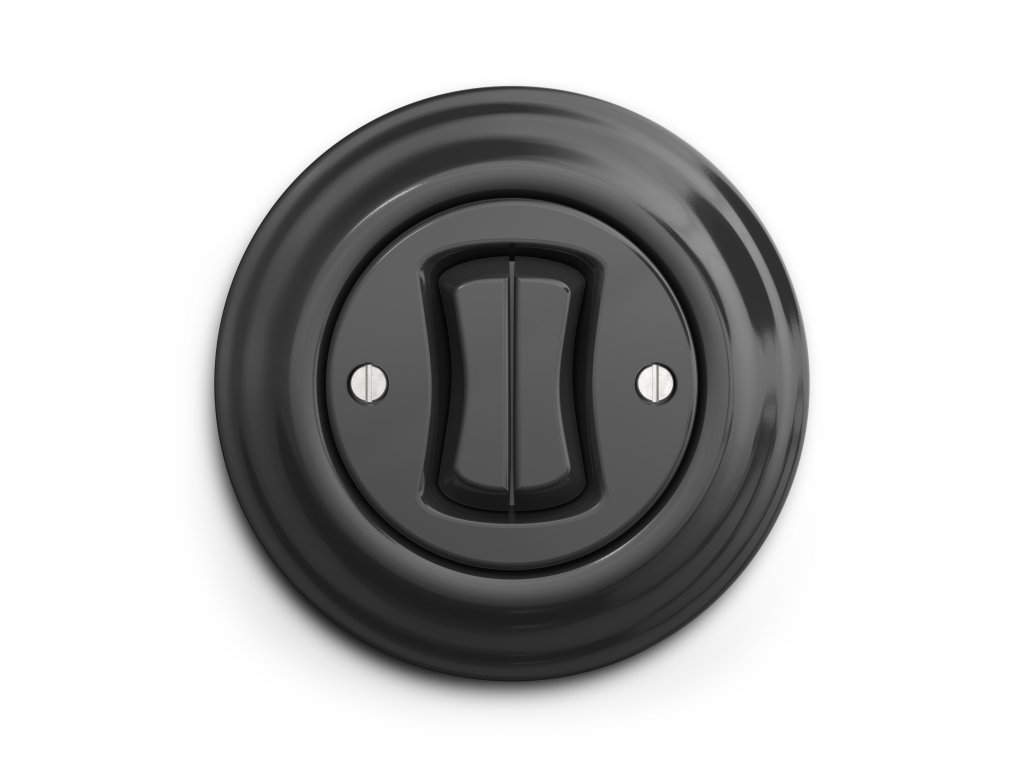

Dvojitý kulatý vypínač Test Antracit

Detailní popis produktu

Kombinace produktů

Pomocí otočných rámečků si snadno poskládáte dvojité, trojité i vícenásobné sestavy produktů. Můžete kombinovat zásuvky i vypínače nebo použít řadu stejných prvků. Záleží jen na tom, co si váš interiér žádá.

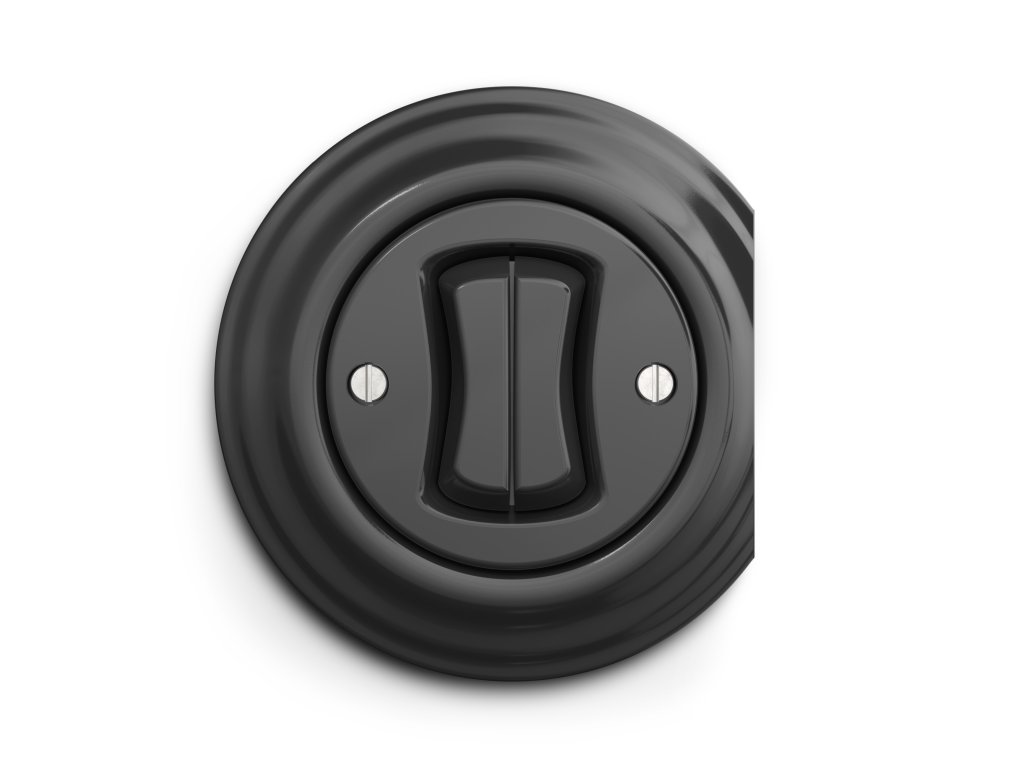

Zvolte krajní rámeček s jednostranným ořezem, který lze dokola otáčet podle vaší potřeby, dále středový rámeček, na nějž z obou stran navážete a utvoříte tak kompletní sérii o neomezeném množství prvků. Umístěte je horizontálně i vertikálně, dle vašich možností.

Technické specifikace

Dvojité vypínače kliklap mají průměr 90 mm a celkovou hloubku 18 mm.

druh připojení: šroubová svorka
druh ovládání: kolébka
způsob montáže: montáž do stěny - vhodné pro elektroinstalační krabice s roztečí 71mm (např. KP68, nebo KU68)
typ materiálu: plast odolný proti zahoření
jmenovitý proud: 16 A
jmenovité napětí: 230 V
frekvence: 50 Hz
vhodné pro krytí (IP): IP20
šířka přístroje: 70,5 mm
výška přístroje: 70,5 mm
hloubka přístroje: 30 mm

POZOR: Instalace.

Vždy používejte pouze kulaté elektroinstalační krabice!
Počítejte i s kulatými výřezy do obkladů!

Konfigurace

Řazení č. 1/0 + 1/0 - Dvoutlačítko

Použití - ovládání venkovních rolet, světlo + větrák na WC (bez časového spínače)

Řazení č. 5 – Sériový vypínač

Použití – spínání dvou světelných okruhů z jednoho vypínače (obývací pokoj s dvojramenným lustrem)

Řazení č. 6+6 – Dvojitý střídavý vypínač

Použití – spínání dvou světelných obvodů ze dvou samostatných míst (chodba, schodiště), musí být použity vždy dva vypínače společně.
